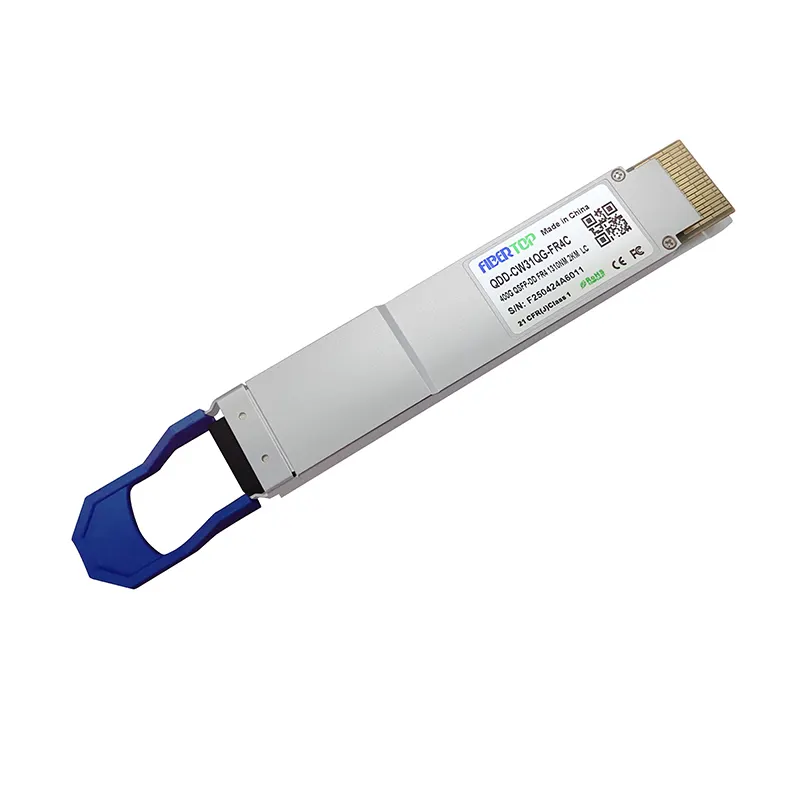

El QDD-400G-FR4 es un transceptor de alto rendimiento y bajo costo con conector LC dúplex, que admite una distancia de transmisión de hasta 2 km a través de fibra monomodo. En el transmisor, el módulo convierte 8 canales de datos de entrada eléctricos de 50 Gbps (PAM4) en 4 canales de señales ópticas CWDM y los multiplexa en un solo canal para la transmisión óptica de 400 Gbps. En el receptor, el módulo desmultiplexa ópticamente una entrada óptica de 400 Gbps en 4 canales de señales ópticas CWDM y los convierte en 8 canales de datos de salida eléctricos de 50 Gbps (PAM4). El módulo incorpora 4 canales independientes en la longitud de onda central CWDM4 de 1271/1291/1311/1331 nm, operando a 100 G por canal. El módulo admite temperaturas de funcionamiento comerciales y la especificación cumple con la especificación técnica 100G Lambda MSA 400G FR4, y la interfaz eléctrica cumple con IEEE 802.3bs y QSFP-DD MSA.
Especificación técnica
| OEM compatible | FIBERTOP | Número(s) de pieza de FIBERTOP | QDD-CW31QG-FR4CL |
| Tipo de transceptor | CWDM4 | Alcanzar | 2 km |
| Longitud de onda | 1264,5~1277,5 | Tipo de formulario | QSFP-DD |
| Descripción de la velocidad | 400G | Medios de comunicación | SMF |
| Conector | LC dúplex | Índice de extinción | > 3,5 dB |
| TX Power | -7,3 ~ +3,5 dBm | Sensibilidad del receptor | < -4,6 dBm |
| Aplicaciones | Ethernet 400GBASE-FR4 Sistemas HDR InfiniBand de 400G Centros de datos de IA | Ambiente | Temperatura de funcionamiento: de 0 a 70 °C |
Q： ¿Qué es y cuál es su principal uso?
A: Este módulo óptico está diseñado para la transmisión Ethernet de 400G y utiliza un formato QSFP-DD. La designación FR4 indica que utiliza cuatro longitudes de onda, mediante tecnología de multiplexación por división de longitud de onda gruesa (CWDM), para lograr una transmisión de 400G a través de un par de fibras ópticas monomodo. La distancia máxima de transmisión es de 2 km.
Aplicaciones principales: Se utiliza principalmente para interconexiones de centros de datos (por ejemplo, para conectar conmutadores entre racks o plantas), interconexiones de centros de datos (DCI) y redes de computación de alto rendimiento (HPC).
